Leírás

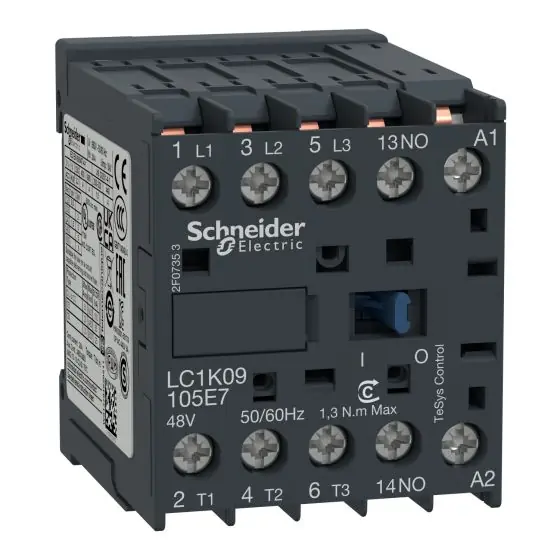

LC1K09105E7mágneskapcsoló 9A. 3p+1z segédérintkezővel 48VAC Hz
Felhasználási kategória: AC-3, AC-4,AC-1
Pólus érintkező összetétel: 3 NO
Ue névleges üzemi feszültség: Főáramkör: 690 V AC 50/60 Hz
Jelző áramkör: <= 690 V AC 50/60 Hz
le névleges üzemi áram: 20 A 50 °C) –<= 440 V AC AC-1 főáramkör esetén
9 A –<= 440 V AC AC-3 főáramkör esetén
16 A 70 °C) -690 V AC AC-1 főáramkör
Teljesítmény: 2,2 kW -220…230 V AC 50/60 Hz AC-3
4 kW -380…415 V AC 50/60 Hz AC-3
4 kW -440 V AC 50/60 Hz AC-3
4 kW -480 V AC 50/60 Hz AC-3
4 kW -500…600 V AC 50/60 Hz AC-3
4 kW -660…690 V AC 50/60 Hz AC-3
2,2 kW -400 V AC 50/60 Hz AC-4
Vezérlőkör feszültség: 48 V AC 50/60 Hz
Kiegészítő érintkező összetétel: 1 NO
[Uimp] névleges lökő-feszültség állóság: 8 kV
Csatlakozás típusa: csavaros sorkapocs
Üzemelési ráta: 3600 ciklus/ óra
Minősítés: UL, CSA
