Leírás
Az OTE: Ez a DIY
azt mondja, hogy az infravörös jel
tükröződik és kibocsátott-e annak megállapításához, hogy van-e tárgy az előlapon
annak érdekében, hogy szabályozza a relé által használt kapcsolási műveletet csap,
automatikus száraz kezek és egyéb berendezések.

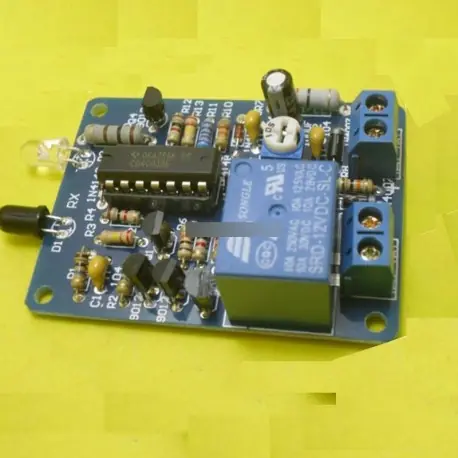

A csomag neve: Infravörös érzékelő kapcsoló, infravörös közeli kapcsoló
Üzemi feszültség: 12V
? Nyugalmi áram: 28mA
Pick -up áram: 70mA
NYÁK Méret: 58 * 44mm
Érzékelési távolság referencia értéke: kb. 15cm
Reléérintkező kapacitás: 10A / 250V
Késleltetési idő: 0 ~ 40S állítható
Csomaglista:
Név Alkatrészek száma
PCB kártya x1
CD4093 DIP x1
14 tűs IC csatlakozó x1
KF301-2P X2 kapocsblokk < > 12V relé x1
1N4007 dióda x2
1N4148 dióda x3
3MM piros LED x1
940 vörös haj világít (fehér) x1
940 infravörös vevő (fekete) x1
9012 tranzisztor x4 9013 tranzisztor x1
1W 100ohm ellenállás x1
33ohm 1W ellenállás x1
105 kék potenciométer x1
1K ellenállás x3
10K ellenállás x3
22K ellenállás x1
82K ellenállás x2
220K ellenállás x2
5.1 m-es ellenállás x1
10M ellenállás x1
104 monolitikus kondenzátor x3
47UF25V elektrolitikus kondenzátor x1
100UF25V elektrolit kondenzátor x1
Infravörös közelítéskapcsoló készlet vezérlő kapcsoló
