Leírás
pecsételés:
g, és így a pontmátrix c – rugalmasan illeszkedik.
2.Common katód fényes dot mátrixszal (8 * – 8), friss és ragyogó képet jelenít meg. > 3.A képernyő henger szabadon, a tökéletes kijelző megjelenítéséhez
4. Mivel a master chipet a Max7219-ben használják, a terméknek a következő jellemzőkkel kell rendelkeznie:
1). Az átviteli hatékonyság akár 10MHz.
2) .Kezelhetõ egyenként minden ponton.
3). Legnagyobb energiafogyasztása 450uA (egy m-idõ).
4). A bekapcsolási alaphelyzetbe állítás automatikusan megjeleníti a teljes fekete színt.
5). A szalagos kommunikáció, az MCU IO nagymértékű megtakarítása is meghosszabbítható. A program bővítése SPI segítségével.
6). Minden képernyő fényereje vezérlés, a Max7219 utasítások beállításával.
A felhasználási terület: Oktatás, barkácsolás, robot, stb.
Az ABSOLUTE MAXIMUM RATINGS
Feszültség ( a GND vonatkozásában)
V ….. – 0,3V-6V
DIN, CLK, LOAD, CS ………………. -0,3V-6V-os aktuális
DI G0-DIG7 mosogatófelület …………….. 500mA
SEGA-G, DP áramforrás ………. 100mA
Folyamatos Power Dissipation (TA = 85 ° C) Szűk műanyag DIP …… 0.87W Wide SO ………………… …….. 0,76W
Keskeny CERDIP …………………… 1,1W
Üzemi hőmérséklet tartományok ( Max7219) MAX7219 ….. 0 ° C-tól 70 ° C-ig
Tárolási hőmérséklet tartomány …………- 65 ° C-tól 160 ° -ig ° C
Ólomhőmérséklet (forrasztás, 10 másodperc) .. 300 ° C
-> .PIN Definiálható
Pin funkció
CLK soros óra bemenet. 10MHz maximális sebesség.
CS Chip-Select bemenet. A soros adatok a shift regiszterbe kerülnek, miközben a CSis alacsony.
DIN soros adatbevitel. Az adatok be vannak töltve a belső 16 bites eltolási regiszterbe a CLKâ € ™ s felfutó élén
DOUT soros adatkimenettel. A DIN-ra vonatkozó adatok a DOUT 16,5 órás ciklus későbbi időpontjában érvényesek. VCC pozitív tápfeszültség. Csatlakoztassa 5V-ra.
GND földre
Megjegyzés: További információ Lásd: referencia \\\\ MAX7219datasheet.pdf
A csomag tartalma:

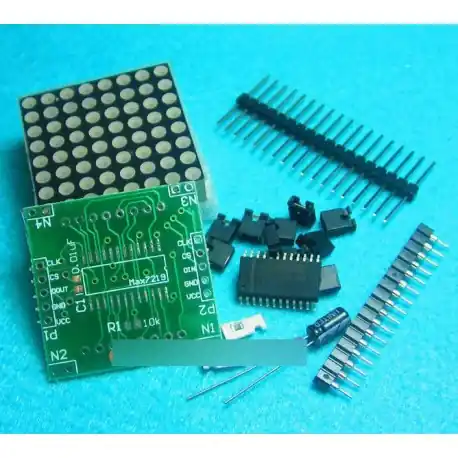

4PCS * MAX7219 Dot Mátrix Modul Vezérlő Kijelző Modul készlet.
4PCS MAX
