Leírás
:
n a modul
(referenciafeszültség állítható az állítható ellenálláson)
a kontraszt, ha a bemeneti feszültség nagyobb, mint a referenciafeszültség, a relé le van zárva
(11-10 zárva, 11-12 lekapcsolva), ha a bemeneti feszültség kisebb, mint a referenciafeszültség,
a relé nem működik.
Az A és B bemeneti feszültség-jelek összehasonlításához a feszültségjelet A nagyobb, mint
a B feszültség jel, a relé zárva van (11-10 zárt, 11-12 lekapcsolva), ha a feszültségjel > A kisebb, mint a B feszültségjel, a relé.
A feszültség és a modul beállítási feszültség referencia bemenete (a referenciafeszültség beállítása
az állítható ellenálláson keresztül) a kontraszt, ha a bemeneti feszültség kisebb, mint a referenciafeszültség
a relé zárva van (11-10 zárva, 11-12 lekapcsolva), ha a bemeneti feszültség nagyobb, mint a
referenciafeszültség, miután az elektromos készülék nem működik.
A referenciafeszültség: < br /> A precíziós ellenállásosztó után a feszültség referencia modul (1 vagy 2-3 bemeneti feszültség értéke), a bemeneti feszültség értéke határozza meg a referenciafeszültség értékének tartományát, például a bemeneti feszültséget 12V,
majd a referenciafeszültség állítható tartománya 0-12V.
Modul cél:
Az autóáramköri hardver, ipari berendezések, laboratóriumi tesztelés, alkalmazások tesztelése.
Specifikáció:
Működési feszültség: DC5V .
Működési áram: DC5V 100mA.
Szín: a képen.
Méret: 63 * 38mm.
Csomag tartalma:
1 x modul

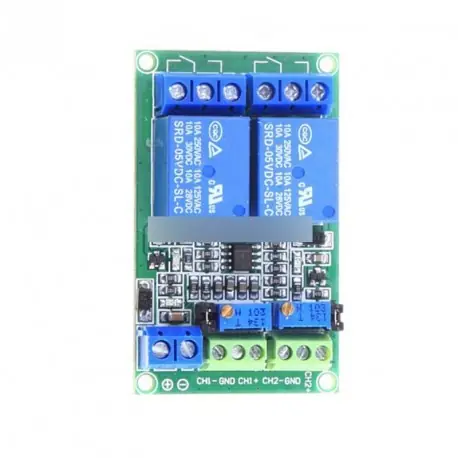

Egyedi DC 5V 2-csatornás feszültségkomparátor Precise LM393 modul
