Leírás
áttekintés:
et ethernet port, XBee aljzat,
nRF24L01 modul interfész és egy ATMega328.
Ez a fórum a vezeték nélküli XBee / nRF24L01 vezérlést, valamint az internethez való csatlakozást is magában foglalja.
Nagyon jó az otthoni automatizálásból a robot irányításához.
A lehetőségek végtelenek!
Ez a tábla használható Ethernet, vezeték nélküli kommunikációs projekt fejlesztési platformként.
Ipad támogatás POE (hálózati tápellátás) és Micro SD tömeges tároláshoz.
Vannak 3pin elektronikus tégla / érzékelő tégla interfész feltörése a fedélzeten,
ez egyszerű módja a gyors prototípus készítésnek.
Beállíthat egy webszervert, amellyel kommunikálhat egy távoli Arduino-val az XBee rádiók, a bluetooth vagy az APC modulok használatával.
Ez az információ postázható egy weboldalra vagy a Twitterre.
A fórumon az FTDI alaplapra van szükség a rajz feltöltéséhez,
a Foca fórumon használhatod.
Microcontroller: ATMega328P
Max. Frekvencia: 16MHz
RAM kapacitás: 2K
FLASH Kapacitás: 32K
Külső források:
Fedélzeti SD aljzat
Fedélzeti Ethernet
Elektronikus téglafelület
Tápegység:
Külső 12V
Külső 24V
Külső 3.3V
Külső 7V
Külső 9V
USB 5V
I / O művelet Szint: 3.3V
Fedélzet mérete: 80mm x 54mm
Változat: 1.1
Tartozékok: Nem
Letöltés
adatlap
vázlatos
Csomag tartalma :

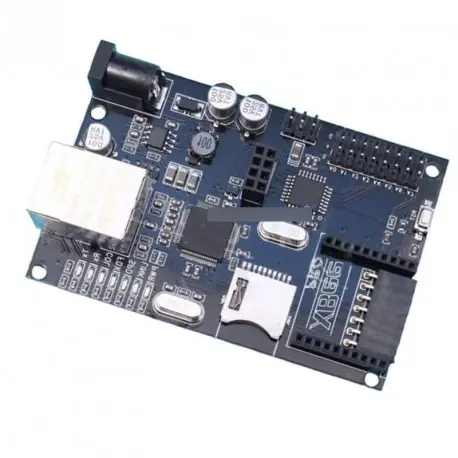

1 x W5100 Ethernet modul POE / Xbee / SD slot Arduino
