Leírás
A cím elején, valamint az első képen szereplő szín/minta/méret/típus kerül kiszállításra!
5 DB TTP223B érintőgombos kapcsolómodul érintőgombos önzáró/nem záródó kapacitív kapcsolók egycsatornás rekonstrukció
5PCS TTP223B Touch Key Switch Module Touching Button Self-Locking/No-Locking Capacitive Switches Single Channel Reconstruction

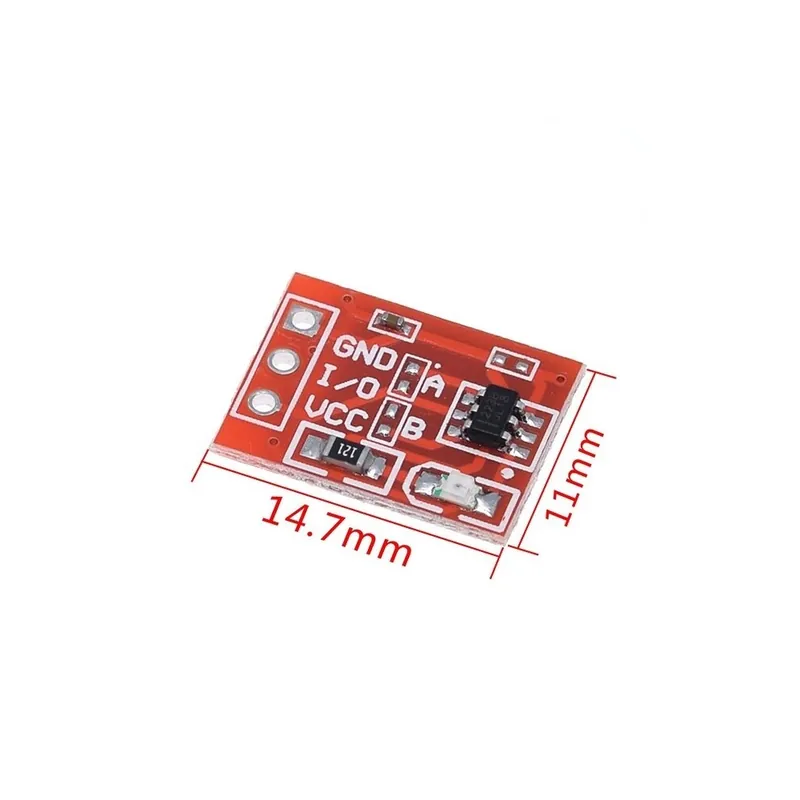

Red borad
1.Size:15*11mm
2.Power:2.5-5.5V
Trigger setting mode: (1- > Short ; 0- > No Short)
AB=00:No-lock High TTL level ouput;
AB=01:Self-lock High TTL level ouput;
AB=10:No-lock Low TTL level ouput;
AB=11:Self-lock Low TTL level ouput;
Blue board
The module is based on a touch-sensing IC (TTP223B) capacitive touch switch module. In the normal state, the module output low, low power consumption; When a finger touches the corresponding position, the module output high, if not touched for 12 seconds, switch to low-power mode.
Features:
Low power consumption
Power supply for 2 ~ 5.5V DC
Can replace the traditional touch of a button
Four M2 screws positioning holes for easy installation
Specification:
Item
Min
Typical
Max
Unit
Power supply voltage VCC
2.0
3
5.5
V
Output high VOH
–
0.8VCC
–
V
Output low VOL
–
–
0.3VCC
V
Output Pin Sink Current (@ VCC = 3V, VOL = 0.6V)
–
8
–
mA
Output pin pull-up current (@ VCC = 3V, VOH = 2.4V)
–
4
–
mA
Response time (low power mode)
–
–
220
mS
Response time (touch mode)
–
–
60
mS
Size
24x24x7.2
mm
Weight
2
g
