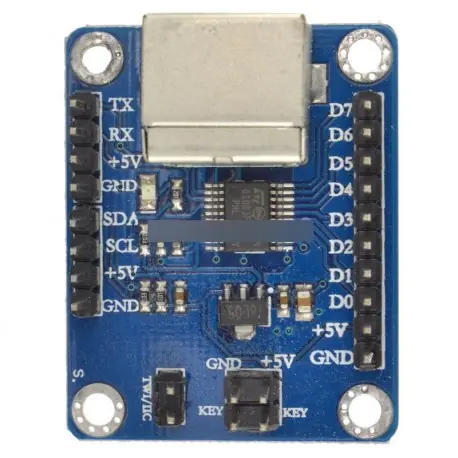

3Pcs PS2 billentyűzet-illesztőprogram-modul Soros port-átviteli modul arduino
1.Feature:
A PS2 protokollt átalakítja TWI / IIC, UART, párhuzamos felületre
Növelje a kulcsállapot észlelését.
2.Application:
Robot, elektronikus termékek stb.
3.Brief bemutató
PS2 billentyűzet-illesztőprogram modul, olvassa el a PC PS2 billentyűzet gombnyomásra vonatkozó információkat,
A kulcs értékei soros vagy párhuzamos módon kerülnek kiadásra más eszközök használatához.
Egy chip mikroszámítógépes projekt rendszerben
a központi vezérlő MCU-nak nem kell írni a billentyűzet-illesztőprogramot,
olvassa el a kulcsadatokat közvetlenül, nagyon kényelmes.
PS2 billentyűzet-illesztőprogram modul, használjon egy kis mikrokontroller a PC PS2 billentyűs gombnyomásra vonatkozó információkat olvasható,
A kulcs értékei soros vagy párhuzamos vagy TWI / IIC (rövidzárlatos kapu opcióval),
egyéb felszerelés. Egy chip mikroszámítógépes projekt rendszerben a
központi vezérlőegységnek nem kell megírnia a billentyűzet-illesztőprogramot, a legfontosabb információkat közvetlenül, nagyon kényelmesen olvasni.
4. Működési elv
A PS2 billentyűzet-illesztőprogram modulként programozható MCU-kódot használ a vezérlőnek,
a PS2 billentyűzet gombjainak olvasásához. Amikor a billentyűzetet megnyomják,
a LED villog a PS2 billentyűzet-illesztőprogram modulján,
egyszerre soros kommunikáció és
párhuzamos I / O port vagy TWI / IIC segítségével (a rövid Például Nyomja meg az „A” gombot, a soros port kimeneti adatait 0x1c, a párhuzamos I / O port kimenetét a 0x1c a D7-D0 segítségével.
A kimeneti szkennelési kód hivatkozhat a tartalom hátára.
Pop-up kimenet. Ezenkívül két gomb, TTL kimenet, ha nincs gomb a „0”,
gomb megnyomásával, és egy gomb megnyomásával megnyomhatja az „1” kimenetet, miután a gomb felugró visszaállítása „0” (mindegyik kulcsot a billentyűzeten.
A szünet gomb mellett.
