Leírás
Megjegyzés: Ha a kimeneti feszültség nem magasabb, mint a bemeneti feszültség
mint a bemeneti feszültség,
mint a bemeneti feszültség,
állítsa a potenciométert az óramutató járásával megegyező irányba, a kimeneti feszültség emelkedik,
kérjük, ne állítsa az óramutató járásával ellentétes irányba a modul tesztelését
ha a nagy bemeneti feszültség károsodik, vagy akár megsérül is!
Mutatók:
1.Input feszültségtartomány: 3.5V-30V (a kimeneti feszültség nagyobb, mint a bemeneti feszültség)
2.Output feszültségtartomány : 4.0V-30V
3.Input maximális áramerősség: 5A (a névleges feltételek mellett bekövetkező energiatakarékosság alapján a kimeneti áram
Uin * Iin * hatékonyság = Uout * Iout)
5.Continuált működési áram : 3A (jó szellőzés, a kimeneti feszültség és a bemeneti feszültségarány nem lehet nagyobb, mint 3)
6. A teljes terheléshatékonyság 90% -a
Alkalmazási példák:
A 7,4V-os 12V-os alkalmazások Aeromodelling kamerában.
A hatékony DC-DC szabályozóerő növeli a bemeneti feszültséget (4 … 30) V
Állítható kimenet (5 … 30) V bemenet Maximális bemeneti áram 5A hatásfok 92% -ig
a dedikált csomagot növelő chip az LM2577-nél,
nem bab nagy teljesítményű IC teljesítménye és kimeneti teljesítménye 30W-ig.
Csomag tartalma:

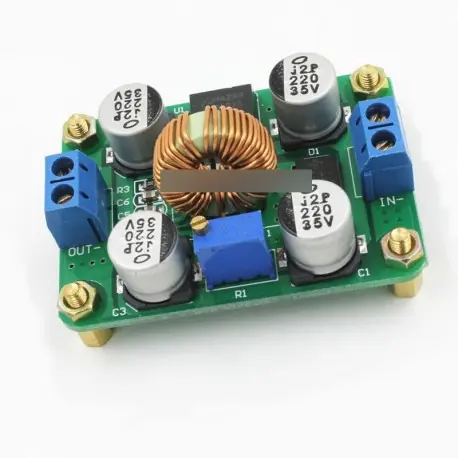

2 x 3.5-30V – 4.0-30V DC-DC Booster átalakító LM2587 Step Up feszültségszabályozó
2PCS 3.5-30V – 4.0-30V DC-DC Booster Átalakító feszültségszabályozó LM2587
