Leírás
ou egy hűvös robotot akar csinálni, talán egy hexapod walker, vagy talán csak egy művész, sok mozgó alkatrészekkel. Vagy talán sok LED-et szeretne vezetni, pontos PWM kimenettel. Akkor rájössz, hogy a mikrokontroller korlátozott számú PWM kimenettel rendelkezik! Mi most?
apod walker, vagy talán csak egy darab művészet sok mozgó alkatrészekkel. Vagy talán sok LED-et szeretne vezetni, pontos PWM kimenettel. Akkor rájössz, hogy a mikrokontroller korlátozott számú PWM kimenettel rendelkezik! Mi most?
apod walker, vagy talán csak egy darab művészet sok mozgó alkatrészekkel. Vagy talán sok LED-et szeretne vezetni, pontos PWM kimenettel. Akkor rájössz, hogy a mikrokontroller korlátozott számú PWM kimenettel rendelkezik! Mi most?
Csak két pólus segítségével 16 szabadon futó PWM kimenetet vezérel! Akkor is láncosítani 62 breakouts vezérlése akár 992 PWM kimenetek
Ez egy i2c-vezérelt PWM meghajtó beépített óra. Ez azt jelenti, hogy a TLC5940 családtól eltérően nem kell folyamatosan elküldenie a jelet a mikrokontroller csatlakoztatásához, teljesen szabadon futó!
5V-os kompatibilitással rendelkezik, ami azt jelenti, hogy egy 3.3V-os mikrokontrollerrel és egy 6V-os kimenetekkel biztonságosan vezethet (ez jó, ha 3.4 vagy újabb feszültségű fehér vagy kék LED-eket kíván vezérelni)
6 címválasztó tű, így akár 62-et is csatlakoztathat egyetlen i2c buszon, egy összesen 992 kimenet – ez egy csomó szervó vagy LED
Állítható frekvencia PWM akár 1,6 KHz
12 bites felbontás minden kimenethez – a szervókhoz, ami 4us felbontás mellett 60 Hz-es frissítési sebességnél
Konfigurálható push-pull vagy open-drain kimenet
Kimenet engedélyező pólus gyorsan letiltja az összes kimenetet

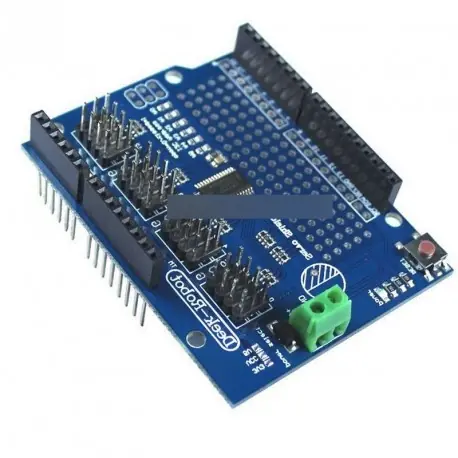

Mi ezt a csodálatos chipet egy kitörési táblaba csomagoltuk néhány kellemes extrával
(vagy használhatja az oldalán lévő 0,1 „-os pattanásokat)
Fordított polaritásvédelem a sorkapocs inpu t
Zöld teljesítmény-jó LED
3-pólusú csatlakozók 4-es csoportokban, így 16 szervert csatlakoztathatsz egyszerre (a szervo dugók kissé szélesebbek, mint 0,1 „, így csak egymás mellé 4 0,1 „fejléc
” Láncteljesítmény „kialakítás
Egy hely, ahol egy nagy kondenzátort helyez a V vonalra (szükség esetén)
330 ohmos sorozat ellenállások az összes kimeneten l
